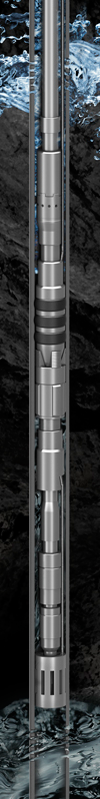

Скважинная компоновка для эксплуатации скважин установкой ЭЦН с одновременным отсечением зоны негерметичности СК-ЭОЗН

Назначение и область применения:

• для эксплуатации установкой ЭЦН скважин с негерметичной эксплуатационной колонной выше динамического уровня.

Отличительные особенности и преимущества:

• без отвода попутного газа из подпакерной зоны (для скважин с малым газовым фактором);
• установка компоновки осуществляется механически (без вращения НКТ) путем осевых манипуляций;
• извлекается из скважины путем натяжения колонны НКТ;
• герметизация силового кабеля по уникальной технологии, без нарушения целостности брони и кабельной линии;
• время монтажа и герметизации кабельного ввода пакера не более 30 минут;
• возможность аварийного извлечения НКТ механическим способом (натяжением колонны НКТ) в случае прихвата пакера;
• возможность выравнивания давления в подпакерном и надпакерном пространствах для безопасного съема пакеров.

Пример обозначения компоновки при заказе:

Компоновка СК-ЭОЗН-136-60-35-8, где

• СК-ЭОЗН — наименование компоновки,
• 136 — типоразмер пакера в мм,
• 60 — диаметр проходного отверстия в мм,
• 35 — рабочее давление в МПа,
• 8 — номер комплектации (определяется производителем).

Характеристики

Где Х — номер комплектации.

Примечание:

• По требованию заказчика возможно изготовление других типоразмеров.
• Максимальная температура рабочей среды – 150°С.
• Рабочее давление – 35 МПа.
• Номинальное сечение кабеля по ГОСТ Р 51777-2001–3х10 мм², 3х13,3 мм², 3х16 мм², 3х21,15 мм²,3х25 мм²

Состав комплектации (модели оборудования, входящего в состав компоновки):

8. Пакер — 5ПМС-КВ, клапан  — КПЗ, переводник безопасный — ПБН.

11. Пакер — 5ПМС-КВ, клапан — КС, переводник безопасный — ПБН.
